Кабель алюминиевый силовой бронированный АВБШВ
Использование электрических кабелей необходимо для проведения электросетей. Видов этих изделий большое количество. Одним из типов являются бронированные кабели, использующиеся в сложных условиях эксплуатации, когда нужна дополнительная защита от механических воздействий или негативной окружающей среды. Кабель алюминиевый силовой бронированный АВБШВ прокладывается в грунте, шахтах, тоннелях, на открытом воздухе, применяется на промышленных объектах и, благодаря своей невысокой стоимости, в жилых зданиях. Он очень прочен и долговечен. Состоит из алюминиевой токопроводящей жилы, слоя изоляции, стальной брони и внешнего защитного шланга ПВХ. Повредить его во время ремонтных работ практически невозможно. Также он не поддается деформации вследствие долгой эксплуатации даже в условиях повышенной влажности и перепадов температур. Использовать бронированные кабели можно в любой области и с различным напряжением. Не страшны ему и погодные условия, поэтому на открытой территории его сфера применения тоже довольно широка.
Кабель алюминиевый силовой бронированный АВБШВ и его преимущества:
- небольшой вес – это важно при монтаже длинных электропередач, вес кабелей не будет оттягивать провода вниз. Это позволяет гарантировать устойчивость креплений и снижает возможность аварийных ситуаций;
- относительная дешевизна , особенно если сравнивать с медными аналогами, позволяет окупаться буквально за несколько лет;
- высочайшая устойчивость к нагрузкам;
- невозможно повредить механически;
- долговечность – эксплуатация до 30-35 лет;
- не подвержены коррозии;
- простота монтажа.
Купить кабель алюминиевый силовой бронированный АВБШВ у надежного поставщика по выгодной стоимости и с быстрой доставкой можно в компании «Электрокомплект». Мы предлагаем огромный выбор электротоваров, вся продукция является качественной и сертифицированной. На нашем сайте можно сделать розничный и оптовый заказ, не выходя из дома. По любым вопросам покупатели могут обращаться к нашим онлайн-консультантам, которые помогут выбрать товар под Ваши требования, оформить и оплатить его заказ и доставку.
Технические характеристики кабеля АВБШв

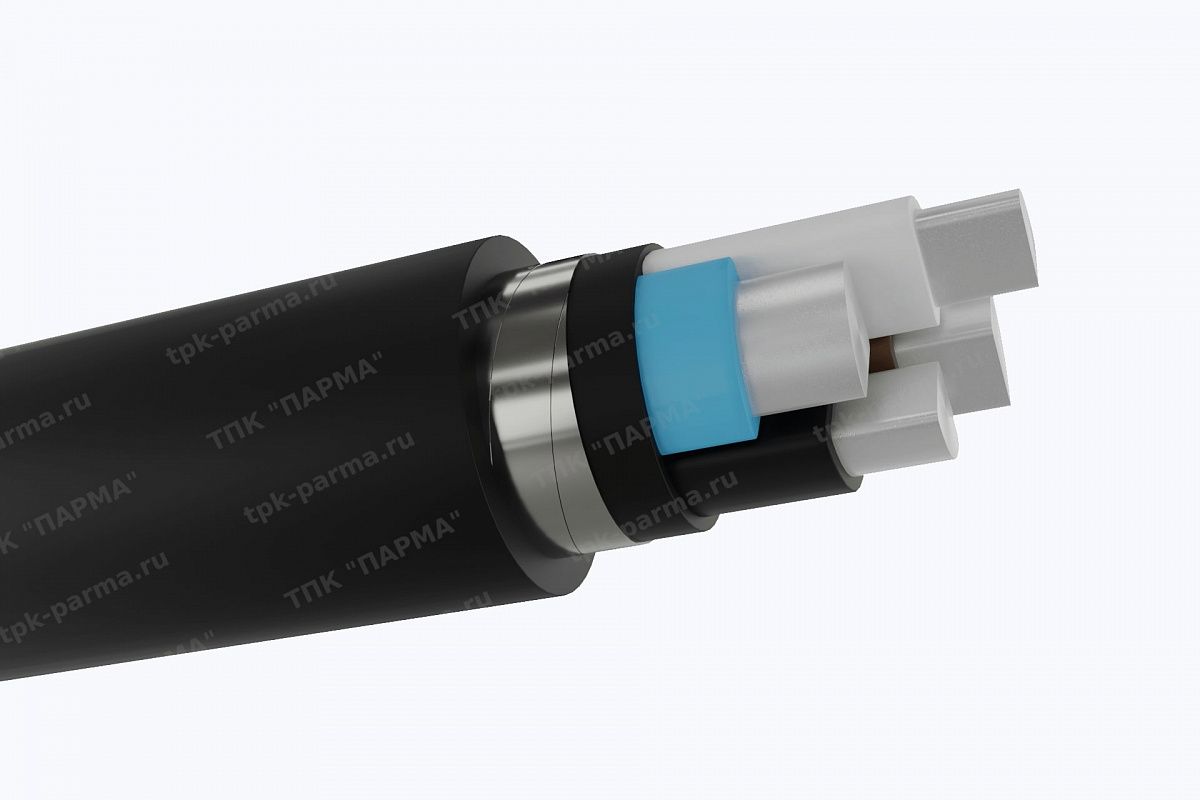

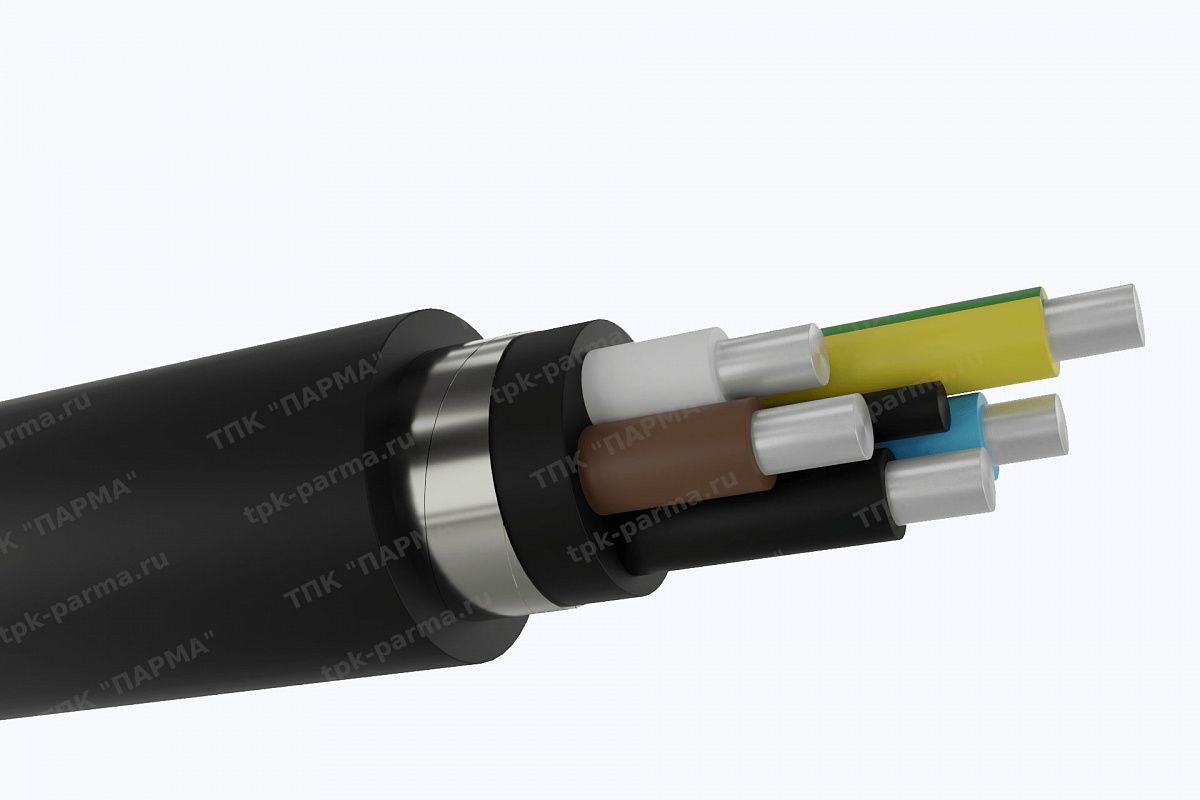

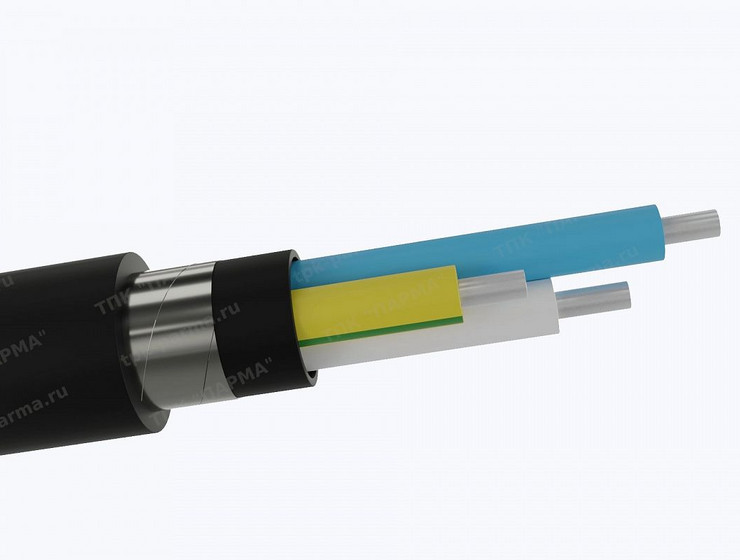

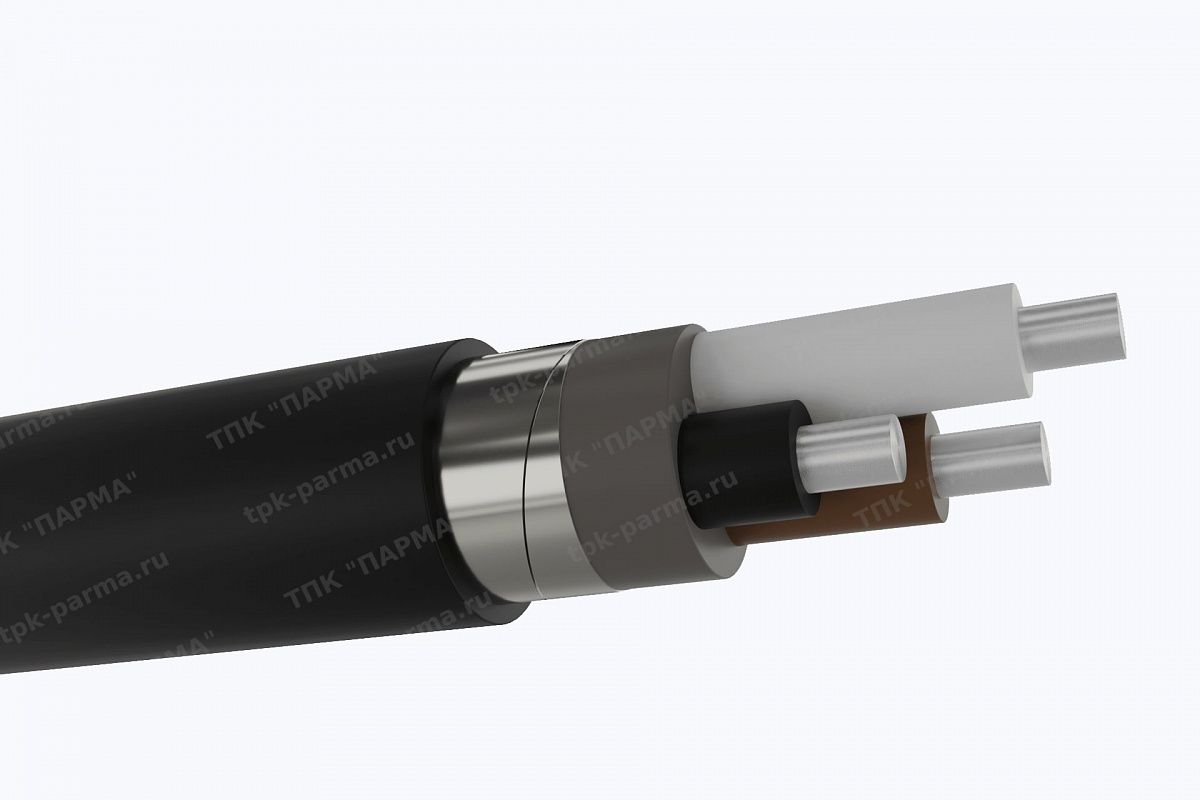

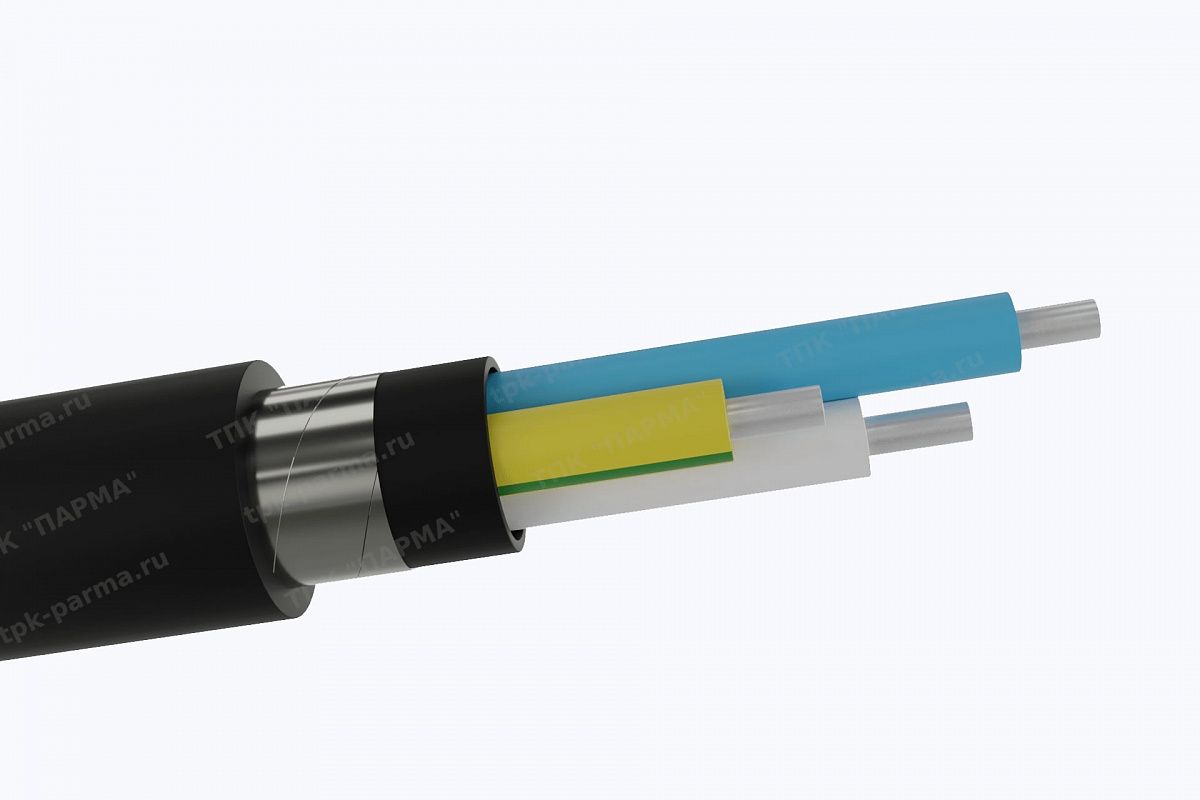

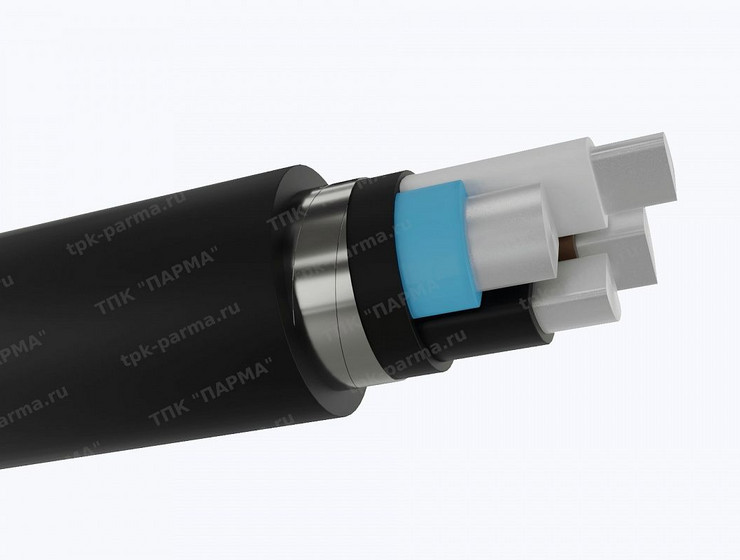

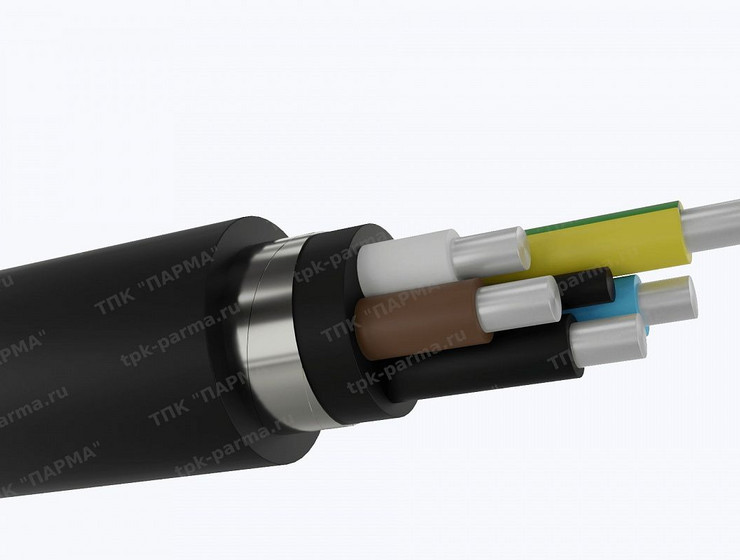

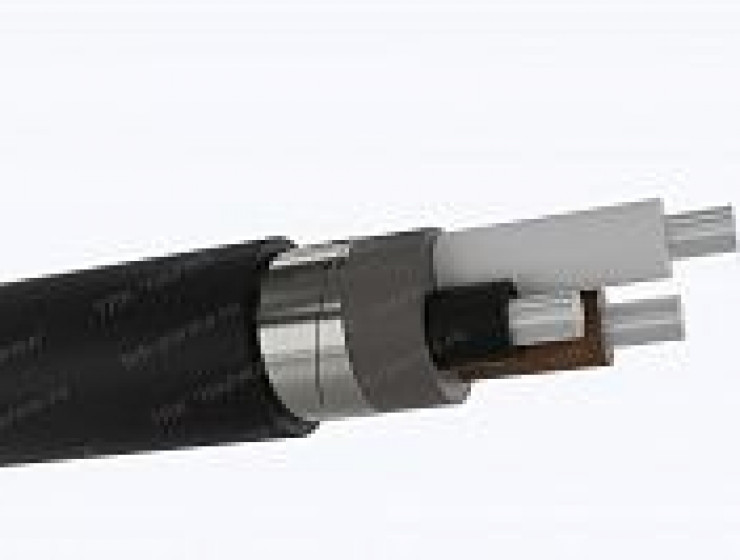

- А — Алюминиевая токопроводящая жила
- В — Изоляция жил из поливинилхлоридного (ПВХ) пластиката
- Б — Броня из двух стальных оцинкованных лент
- Шв — Защитный покров (выпрессованный шланг) из ПВХ пластиката
Основные параметры
| Тип кабеля | Силовой бронированный кабель с алюминиевыми жилами |
|---|---|
| Номинальное напряжение | 0.66 кВ, 1 кВ (частота 50 Гц) |
| Количество жил | 1, 2, 3, 4, 5 жил |
| Диапазон сечений | от 2.5 до 600 мм² |
| Температура эксплуатации | от -50 °C до +50 °C |
| Относительная влажность воздуха | до 98% (при температуре +35 °C) |
| Минимальная температура прокладки | не ниже -15 °C (без предварительного подогрева) |
| Длительно допустимая t° нагрева жил | +70 °C |
| Максимальная t° нагрева при перегрузке | +80 °C |
| Предельная t° жил при коротком замыкании | +160 °C (до 4 секунд) |
| Минимальный радиус изгиба | Одножильные: 10 наружных диаметров кабеля Многожильные: 7.5 наружных диаметров кабеля |
| Срок службы | Не менее 30 лет |
| Гарантийный срок | 5 лет с момента ввода в эксплуатацию |
Область применения и особенности
- Предназначен для передачи и распределения электроэнергии в стационарных установках.
- Благодаря стальной броне (Б) идеально подходит для **прокладки в траншеях (земле)** с любой коррозионной активностью и без ограничения уровня разности высот.
- Устойчив к механическим повреждениям, однако не рекомендуется подвергать кабель значительным растягивающим усилиям.
- Возможна прокладка на открытом воздухе, в помещениях, каналах и туннелях.
Модификации и варианты исполнения кабеля АВБШв
Кабель АВБШв выпускается в различных исполнениях по пожаробезопасности, климатической стойкости и конструктивному исполнению жил.
1. Исполнения по пожаробезопасности
| Марка | Расшифровка | Область применения |
|---|---|---|
| АВБШв | Базовое исполнение (одиночная прокладка) | Прокладка в земле (траншеях), открытом воздухе, производственных помещениях при одиночной прокладке. |
| АВБШвнг(А) | Не распространяет горение при групповой прокладке (категория A) | Групповая прокладка в кабельных сооружениях, наружных электроустановках, производственных помещениях. |
| АВБШвнг(А)-LS | Не распространяет горение, с пониженным дымо- и газовыделением (Low Smoke) | Кабельные помещения, здания и сооружения с повышенными требованиями к пожарной безопасности, где требуется защита от задымления. |
2. Климатические исполнения
| Маркировка | Наименование | Особенности |
|---|---|---|
| УХЛ | Умерено-холодный климат (базовое) | Эксплуатация при температуре от -50 °C до +50 °C. Устанавливается по умолчанию, если не указано иное. |
| АВБШв-ХЛ | Холодостойкое исполнение (ХЛ) | Оболочка из морозостойкого ПВХ. Температура эксплуатации от -60 °C до +50 °C. Для районов Крайнего Севера. |
| АВБШв-Т | Тропическое исполнение (Т) | Устойчивость к плесневым грибкам и высокой влажности (категория размещения 1–5 по ГОСТ 15150). |
3. Обозначения конструкции жил в маркировке
| Сокращение | Тип жилы | Описание |
|---|---|---|
| ож или ок | Однопроволочная жила (круглая) | Цельный алюминиевый прут. Обычно используется для сечений от 2.5 до 50 мм² (в некоторых случаях до 240 мм²). |
| мж или мк | Многопроволочная жила (круглая) | Скручена из нескольких проволок. Обеспечивает большую гибкость при монтаже крупных сечений (от 16 до 600 мм²). |
| мс / ос | Секторная (сегментная) жила | Жила имеет форму сектора. Позволяет уменьшить общий внешний диаметр и вес многожильного кабеля. |
4. Основные варианты числовых конфигураций (Число жил × Сечение)
| Количество жил | Популярные сечения (мм²) | Пример маркировки |
|---|---|---|
| 1 жила | 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 600 | АВБШв 1×240 ож - 1кВ |
| 2 жилы | 2.5, 4, 6, 10, 16, 25, 35, 50 | АВБШв 2×16 ож - 1кВ |
| 3 жилы | 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 | АВБШв 3×95 мж - 1кВ |
| 4 жилы | 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 | АВБШв 4×120 мж - 1кВ |
| 3 жилы + 1 (N/PE) | 3×16+1×10, 3×25+1×16, 3×35+1×16, 3×50+1×25, 3×70+1×35, 3×95+1×50, 3×120+1×70, 3×150+1×70, 3×185+1×95, 3×240+1×120 | АВБШв 3×120+1×70 - 1кВ |
| 5 жил | 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240 | АВБШв 5×50 мж - 1кВ |
Преимущества кабеля АВБШв
Надежная бронезащита
Две стальные оцинкованные ленты надежно защищают внутренние элементы кабеля от случайных механических повреждений, грызунов и смещения грунта.
Укладка в землю без труб
Конструкция позволяет производить прямую прокладку в траншеях без применения дорогостоящих защитных труб, что существенно ускоряет монтаж.
Высокая экономичность
Использование алюминиевых жил делает стоимость кабеля значительно ниже медных аналогов (ВБШв), позволяя сэкономить бюджет проекта.
Влаго- и коррозиестойкость
Защитный ПВХ-шланг и оцинкованная сталь устойчивы к повышенной влажности, агрессивным почвам и коррозии, предотвращая разрушение структуры.
Устойчивость к температурам
Кабель сохраняет свои эксплуатационные свойства в диапазоне температур от -50 °C до +50 °C, что подходит для большинства климатических зон.
Долговечность
Расчетный срок службы кабеля составляет не менее 30 лет с официальной гарантией производителя до 5 лет с момента ввода в эксплуатацию.
Часто задаваемые вопросы
В чем основное назначение кабеля АВБШв?
АВБШв — это бронированный силовой кабель с алюминиевыми жилами, предназначенный для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 0,66 кВ и 1 кВ. Он разработан для прокладки в местах, где высок риск механических повреждений — в первую очередь для прямой укладки в траншеи (землю).
Можно ли прокладывать АВБШв в земле без дополнительных защитных труб?
Да. Благодаря броне из двух стальных оцинкованных лент кабель защищен от механических нагрузок, подвижек грунта, воздействия мелкого строительного мусора и повреждения грызунами. Использование защитных труб требуется только в местах пересечения с автодорогами, инженерными коммуникациями или при вводе в здание.
Чем АВБШв отличается от медного кабеля ВБШв?
Основное отличие — материал токопроводящей жилы (буква «А» в начале маркировки обозначает алюминий).
-
Цена: АВБШв значительно дешевле медного аналога ВБШв.
-
Вес: Алюминиевый кабель легче, что упрощает транспортировку и монтаж.
-
Сечение: Из-за меньшей проводимости алюминия для той же нагрузки требуется кабель АВБШв с большим сечением жил, чем у ВБШв.
В чем разница между исполнением АВБШв, АВБШвнг(А) и АВБШвнг(А)-LS?
-
АВБШв: базовое исполнение, применяется для одиночной прокладки (не распространяет горение при одиночном монтаже).
-
АВБШвнг(А): не распространяет горение при групповой прокладке в пучках (категория А).
-
АВБШвнг(А)-LS: не распространяет горение при групповой прокладке и обладает пониженным дымо- и газовыделением (Low Smoke). Применяется на объектах с повышенными требованиями к пожарной безопасности.
Можно ли изгибать бронированный кабель при монтаже?
Да, но с соблюдением минимально допустимого радиуса изгиба:
-
Для одножильных кабелей — не менее 10 наружных диаметров.
-
Для многожильных кабелей — не менее 7,5 наружных диаметров. Превышение изгиба может привести к повреждению стальной брони или внутренней изоляции жил.
При какой температуре можно производить прокладку?
Монтаж и прокладка кабеля без предварительного подогрева допускается при температуре окружающей среды не ниже -15 °C. Эксплуатация уже смонтированного кабеля возможна в широком диапазоне от -50 °C до +50 °C.
Что означают маркировки «ож», «мж», «мс» в названии?
Эти обозначения указывают на конструкцию токопроводящих жил:
-
ож (или ок): однопроволочная круглая жила (цельная моножила).
-
мж (или мк): многопроволочная круглая жила (скручена из нескольких проволок для большей гибкости).
-
мс (или ос): секторная (сегментная) жила — имеет форму сектора, что уменьшает общий диаметр и вес многожильного кабеля.
